設備型號

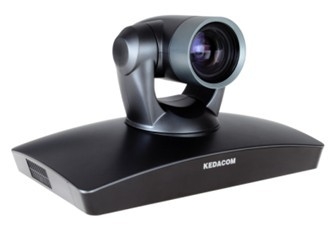

H600視頻會議終端

系統架構

基于H.323協議、XMPP嵌入式一體化終端

視頻標準

H.264 Baseline, H.264 High Profile, H.239

音頻標準

G.722.1 Annex C/Polycom Siren14TM

雙流標準

H.239

網絡協議

TCP/IP、Telnet、HTTP、FTP、SNMP、DHCP、RTP/RTCP

其他標準

H.225、H.231、H.235、H.241、H.242、H.243、H.245、H.281

會議速率

64Kbps～2048Kbps會議速率

網絡接口

1×10/100M

視頻接口

HDMI主輸出，VGA輔輸出，外部VGA輸入

音頻接口

RJ11數字音頻輸入，HDMI音頻輸出，3.5mm輸入輸出

其他接口

控制接口：1×RS232，紅外遙控
其他接口：2×USB 2.0（應用功能待擴展）

視頻分辨率

CIF、4CIF、720P，1440  x 900，1366 x 768，SXGA(1280 x 1024)，XVGA（1280 x 960）,WXGA(1280 x 800)，720p(1280 x 720)，XGA(1024 x 768)，VGA(800 x 600)

視頻特性

畫中畫顯示，視頻輸入信號檢測，亮度、飽和度、對比度調節，本地視頻回顯

視頻幀率

PAL：25幀/秒；NTSC：30幀/秒

音頻特性

多路輸入自動混音、自動回聲消除（AEC）、背景噪音抑制（ANS）

自動增益控制（AGC）、靜音與啞音控制、自動唇音同步

功能特性

管理與診斷：遙控器OSD菜單管理，PC Web登陸管理，在線配置與遠程升級、終端自測、環回測試、色帶測試、音頻測試，地址薄管理

雙視頻流：H.239雙視頻流，雙流帶寬分配可調，單屏雙顯/雙屏雙顯/單屏三顯

網絡特性

終端提供多種網絡接入方式，支持DHCP、LAN、可自行PPPoE撥號接入方式；

終端具備良好的網絡適應能力，支持智能丟包重發、QoS機制，具備質量有限或圖像有限的解碼策略，具備音頻優先策略；

終端支持可靠的網絡丟包恢復機制，在IP網絡達到丟包率達到5％時，不出現馬賽克或拖影現象, 10％丟包時視音頻質量良好；

終端具備多種檢測機制，能夠?qū)崿F(xiàn)自環檢測、音頻輸入輸出檢測、網絡測試、IP地址沖突檢測、網絡斷線檢測等功能，支持掉線重呼，支持抗丟包策略；

主處理器性能

ARM Cotex A8，1.2G，C674X DSP，1.5G，3個HDVICP，支持1080P編解碼

內存/FLASH大?。?600 DDR3 2GB/512MB

PTZ攝像機

使用PE1005S型號機芯，采用1/2.5英寸500萬原色CMOS傳感器，210萬像素輸出；

配置廣角鏡，水平廣角范圍（5.4°-70°），支持10倍光學變焦，自動聚焦；

支持自動白平衡（色溫范圍3000K~7000K），自動曝光；

支持高清分辨率1080P

PT轉動角度：水平：±92°；垂直：±22°

轉動速度：0.5~25°/S

最低照度：6 Lux(F1.8/50IRE/TV=1/30sec, 1920×1080movie)

清晰度：在1080P movie的工作模式下，中間倍率時中心水平清晰度為700線，垂直清晰度為660線，在1倍時，水平清晰度為720線，垂直清晰度為680線

界面麥克風

麥克風型號：TrueVoc300D

頻率范圍：30-18KHz

靈敏度：-8dB

信噪比：>74dB

阻抗：200ohm

工作電壓：12V DC

指向性：全指向

線纜長度：7m

遙控器

遙控范圍：錐角30°以內，最大遙控距離為10m

電池：兩節7號電池

安全特性

H.235會議加密，128位AES加密，會議密碼，登陸認證與授權，網守密碼認證，

電氣特性

輸入：100-240V 1.2A 50-60Hz

輸出：12V 3.75A

整機功耗：約25W

設備前面板的IRDA接口，紅外感應能力為：

距離為5m時，水平接收角度為±75° 垂直接收角度為±45°

環境要求

工作頻率：47.5 Hz ～62.5 Hz

環境溫度：0℃～50℃

環境濕度：10%～90% 無凝結

大氣壓：70kPa～106kPa (海拔3000m氣壓約為70kPa，測量時不包含礦井情況)

物理特性

尺寸（高×寬×深）：150mm * 280mm * 150mm重量：整機重量約2.5kg
